Série FLEXSWITCH - modèles DRA
Amplificateurs BIS & Terrestre
4 BIS + Terrestre, 5 sorties DRA 0505
8 BIS + Terrestre, 9 sorties DRA 0909
12 BIS + Terrestre, 13 sorties DRA 1313
16 BIS + Terrestre, 17 sorties DRA 1717

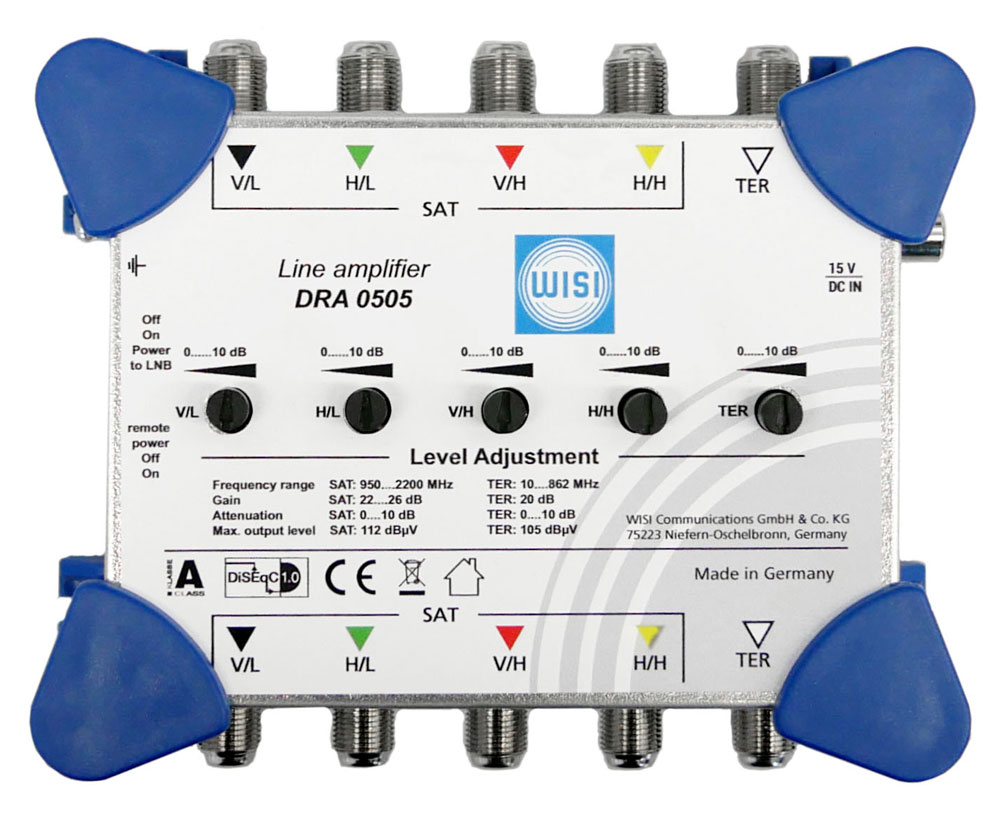

L’amplificateur DRA 0505, (5 entrées / 5 sorties) permet de traiter 4 bandes satellites et la bande TV terrestre.

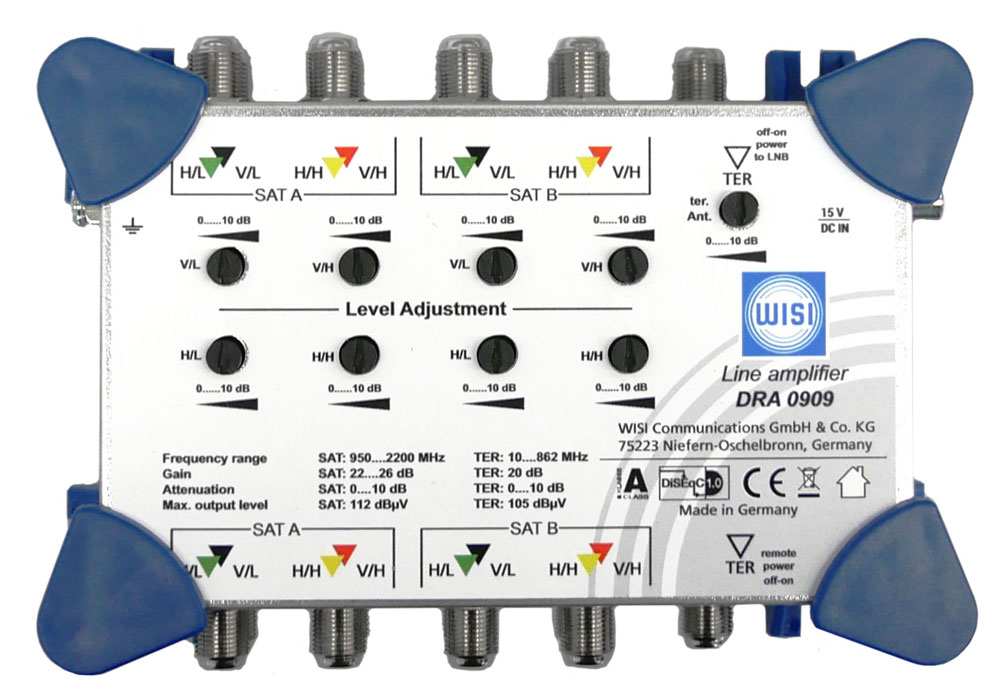

L’amplificateur DRA 0909, (9 entrées / 9 sorties) permet de traiter 8 bandes satellites et la bande TV terrestre.

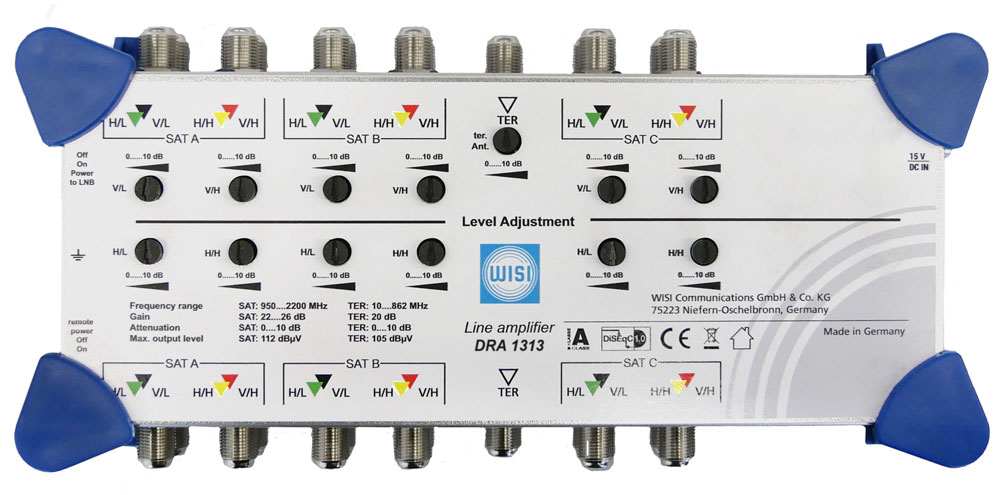

L’amplificateur DRA 1313, (13 entrées / 13 sorties) permet de traiter 12 bandes satellites et la bande TV terrestre.

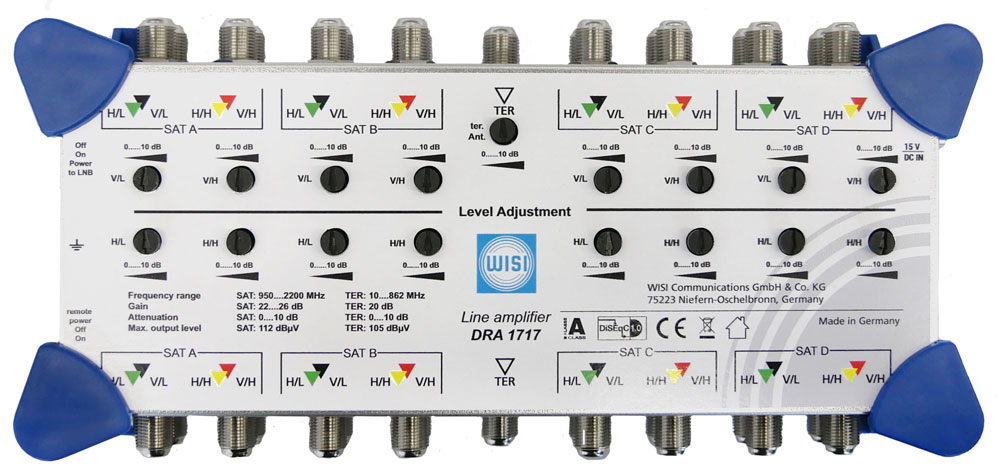

L’amplificateur DRA 1717, (17 entrées / 17 sorties) permet de traiter 16 bandes satellites et la bande TV terrestre.
Avec une amplification BIS pré-accentuée de 22 à 26 dB et de 20 dB pour la voie terrestre, ce produit trouve ses applications comme amplificateur de tête de colonne et comme répéteur dans la distribution commutée.
Les réglages des niveaux, en face avant, sont individualisés par voie BIS et terrestre d’une valeur de 0 à -1O dB. Cette caractéristique vous permet un parfait réglage du niveau souhaité pour chacune des sorties. Le réglage du niveau de sortie par voie vous permet de procéder à une égalisation des bandes satellites.
L’alimentation de l’amplificateur peut être faite directement par la connexion d’une alimentation DRP 1533 (15 Vcc / 3,3 A) ou par télé-alimentation via les entrées et les sorties. Le passage des télé-alimentations des entrées BIS vers les sorties est commutable. La présence des tensions en entrées et en sorties sont signalées à l’aide de LED.
Caractéristiques principales
-
Amplificateur 4 BIS & terrestre
-
Gain réglable par voie BIS de 16 … 26 dB
-
Gain terrestre réglable de 10 … 20 dB
-
Niveaux de sorties élevés de 116 dBµV en satellite
-
Niveau de sortie terrestre de 110 dBµV
-
Disposition connectique identique à la série DRC/DRT 05xx
-
Alimentation par les voies BIS ou connexion directe
-
Peut servir comme point d’injection général de la télé-alimentation
-
Passage DC commutable
-
Blindage Classe A
-
Fabrication allemande
